Патронникът се монтира лесно, а методът на свързване следва индустриалните стандарти; просто е оборудван с фланец, съответстващ на патронника, без промени в структурата на машината; подобно на метода на свързване на общия механичен патронник, конкретният метод на монтаж се отнася до инструкциите за монтаж.

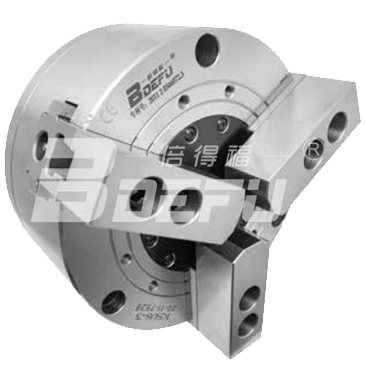

Патронникът е вграден цилиндър с голяма сила на затягане, добро уплътнение, висока прецизност, безопасност и надеждност, хубава икономична и практическа приложимост и дълъг експлоатационен живот и може да бъде подходящ за обработка на дискове, къси валове, зъбни части и голям обем от продукти.

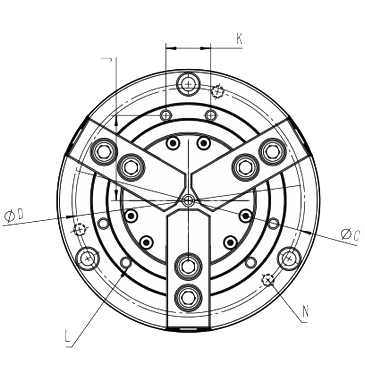

| спец | А | б | В | г | д | Е | Ж | з | аз | Дж | К | Л | М | Н |
| KS04-3 | 115 | 72 | 100 | 100 | 28 | 102 | 78 | 4 | 13 | - | - | - | 3-M8x80 | 3-M8 |
| KS05-3 | 135 | 95 | 115 | 108 | 28 | 114 | 83 | 5 | 11 | - | - | - | 3-M8x90 | 3-M8 |
| KS06-3 | 172 | 130 | 154 | 142 | 28 | 132 | 93 | 5 | 13 | 68 | 36 | 6-M8 | 3-M8x100 | 3-M8 |
| KS08-3 | 210 | 165 | 186 | 180 | 35 | 139 | 100 | 5 | 14 | 68 | 36 | 6-M8 | 3-M10x110 | 3-М10 |
| KS10-3 | 254 | 206 | 230 | 226 | 35 | 148 | 101 | 5 | 18 | 102 | 60 | 6-M8 | 3-M12x110 | 3-М12 |
| KS12-3 | 320 | 270 | 290 | 290 | 45 | 168 | 120 | 5 | 18 | 125 | 60 | 6-М12 | 3-M12x130 | 6-М12 |
| KS16-3 | 400 | 340 | 368 | 368 | 60 | 201 | 136 | 6 | 22 | 170 | 60 | 6-М14 | 3-M12x130 | 6-М16 |
| спец | Ход на челюстта (диаметър) |
Максимална статична сила на затягане KN (Kgf) |
Максимална статична сила на задържане KN (Kgf) |
Допустимо налягане Mpa |
Пределна скорост r/min |
Диапазон на затягане | Обхват на задържане | Тегло кг |
| KS04-3 | 3.8 | 18 (1850) | 18 (1850) | 0,4-0,8 | 4500 | 2-120 | 15-120 | 5.8 |
| KS05-3 | 4.2 | 25 (2580) | 25 (2580) | 0,4-0,8 | 4000 | 3-140 | 15-140 | 8 |
| KS06-3 | 4.8 | 35 (3600) | 35 (3600) | 0,4-0,8 | 3600 | 4-180 | 18-180 | 15.8 |
| KS08-3 | 5.3 | 70 (7138) | 70 (7138) | 0,4-0,8 | 3300 | 5-220 | 20-240 | 25 |
| KS10-3 | 5.5 | 109 (11200) | 109 (11200) | 0,4-0,8 | 3000 | 10-260 | 30-280 | 33 |
| KS12-3 | 8.4 | 153 (15700) | 156 (16000) | 0,4-0,8 | 2500 | 20-350 | 40-360 | 62 |
| KS16-3 | 11.4 | 162 (16565) | 167 (17043) | 0,4-0,8 | 2000 | 30-420 | 60-440 | 125 |
