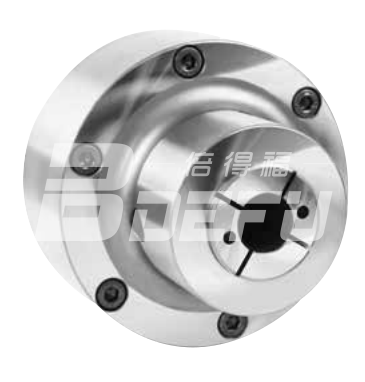

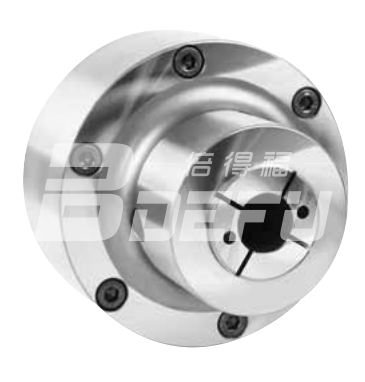

特許取得製品、円筒状の接続形状。
この製品はフロントマウントのビルトイン構造であり、業界標準に準拠した接続方法により簡単に設置できます。安全で信頼性が高く長寿命で、クランプ精度が高く、作業が早く、パワーシリンダを必要とせず高速回転が可能です。
プレートや短軸部品のバッチ処理や精密加工に対応します。
繰り返し位置決め精度は最大0.01mm。
| 仕様 | D | D1 | D2 | D3 | D4 | h | H | H1 | zd |
| KJS130 | 135 | 95 | 108 | 48 | 78 | 4 | 119 | 59 | 3-M8 |
| KJS160 | 172 | 130 | 142 | 60 | 86 | 5 | 127 | 60 | 3-M8 |
| KJS200 | 208 | 165 | 180 | 78 | 110 | 5 | 135 | 60 | 3-M10 |
| 仕様 | 最大値 （KN/kgf） |
最高速度 (rmp) |
許容圧力 MPa |
最大クランプ 径 d-max |
最大クランプ二乗 d-max |
最大クランプ六角形 d-max |
重量 kg |
| KJS130 | 21/2142 | 3800 | 22 | 16 | 20 | 7 | |
| KJS160 | 40/4080 | 3400 | 0.4～0.8 | 35 | 25 | 30 | 13 |
| KJS200 | 58/5916 | 3000 | 50 | 35 | 45 | 19 |
上記のデータは標準パラメータであり、顧客の要件に応じてパーソナライズされたカスタマイズされたソリューションを提供できます。
