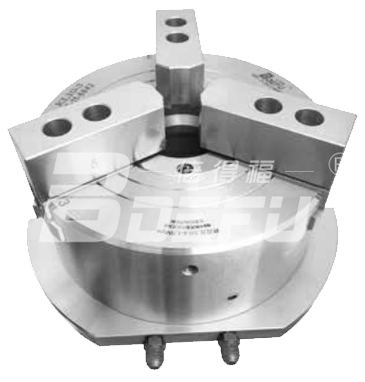

Produk paten, menegak dengan plat asas.
Chuck ialah silinder terbina dalam dan mudah dipasang, tanpa sumber kuasa tambahan, dan udara masuk dari sisi untuk mencapai pengapitan dan pelepasan. Berbilang chuck boleh dipasang di ruang kerja pada masa yang sama untuk mencapai pemesinan berbilang stesen, sekali gus meningkatkan kecekapan pengeluaran.
Kami boleh membekalkan corak dua rahang, empat rahang, lima rahang, dll.

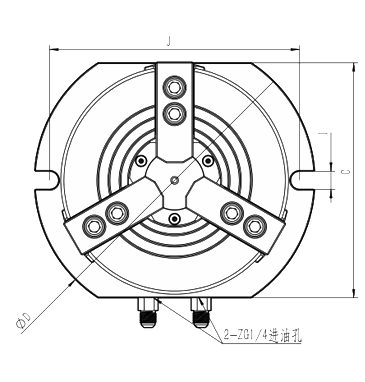

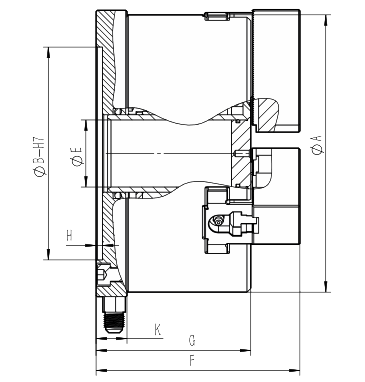

| Spesifikasi | A | B | C | D | E | F | G | H | saya | J | K |
| KL04Y-3 | 115 | 72 | 140 | 158 | 23 | 123.5 | 99.5 | 4 | 2-17 | 132 | 23 |
| KL05Y-3 | 138 | 95 | 150 | 175 | 32 | 131 | 100 | 4 | 2-17 | 156 | 24 |
| KL06Y-3 | 165 | 130 | 190 | 218 | 44 | 150 | 113 | 4 | 2-17 | 192 | 24 |
| KL08Y-3 | 215 | 165 | 222 | 265 | 52 | 158 | 120 | 5 | 2-17 | 236 | 24 |
| KL10Y-3 | 256 | 206 | 270 | 310 | 70 | 169 | 126 | 5 | 2-17 | 280 | 24 |
| KL12Y-3 | 320 | 206 | 340 | 400 | 91 | 202 | 150 | 5 | 2-20 | 360 | 25 |
| Spesifikasi | Strok rahang (diameter) |
Daya pengapit statik maksimum KN (Kgf) |
Daya tahan statik maksimum KN (Kgf) |
Tekanan yang dibenarkan Mpa |
Hadkan kelajuan r/min |
Julat pengapit | Julat pegangan | Berat kg |
| KL04Y-3 | 4.8 | 22(2264) | 29(2960) | 0.4-1.6 | 4500 | 2-120 | 15-120 | 8.5 |
| KL05Y-3 | 4.8 | 39.2(4000) | 46.6(4760) | 0.4-1.6 | 4000 | 3-140 | 15-140 | 11.5 |
| KL06Y-3 | 5.5 | 76(7800) | 81(8300) | 0.4-1.6 | 3600 | 4-180 | 20-180 | 19 |
| KL08Y-3 | 5.5 | 104(10640) | 116(11880) | 0.4-1.6 | 3300 | 5-220 | 20-240 | 33 |
| KL10Y-3 | 6 | 138(14086) | 164(16800) | 0.4-1.6 | 3000 | 10-260 | 30-280 | 46 |
| KL12Y-3 | 8.6 | 192(19650) | 216(22100) | 0.4-1.6 | 2500 | 20-350 | 40-360 | 91 |
Data di atas adalah parameter standard, penyelesaian tersuai yang diperibadikan boleh disediakan mengikut keperluan pelanggan.
