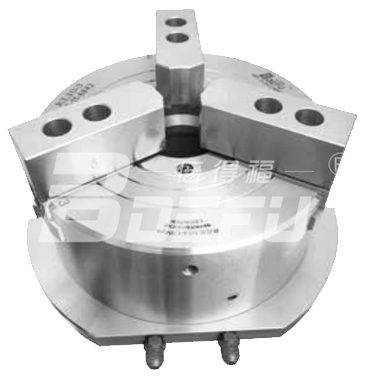

Patentprodukt, vertikal mit Grundplatte.
Das Spannfutter ist ein eingebauter Zylinder und lässt sich einfach und ohne zusätzliche Stromquelle installieren. Luft strömt von der Seite ein, um das Spannen und Lösen zu ermöglichen. In einem Arbeitsraum können gleichzeitig mehrere Spannfutter installiert werden, um eine Bearbeitung in mehreren Stationen zu erreichen und so die Produktionseffizienz zu verbessern.
Wir können die Muster mit zwei Backen, vier Backen, fünf Backen usw. liefern.
| Spez | A | B | C | D | E | F | G | H | ICH | J | K |
| KL04Y-3 | 115 | 72 | 140 | 158 | 23 | 123.5 | 99.5 | 4 | 2-17 | 132 | 23 |
| KL05Y-3 | 138 | 95 | 150 | 175 | 32 | 131 | 100 | 4 | 2-17 | 156 | 24 |
| KL06Y-3 | 165 | 130 | 190 | 218 | 44 | 150 | 113 | 4 | 2-17 | 192 | 24 |
| KL08Y-3 | 215 | 165 | 222 | 265 | 52 | 158 | 120 | 5 | 2-17 | 236 | 24 |
| KL10Y-3 | 256 | 206 | 270 | 310 | 70 | 169 | 126 | 5 | 2-17 | 280 | 24 |
| KL12Y-3 | 320 | 206 | 340 | 400 | 91 | 202 | 150 | 5 | 2-20 | 360 | 25 |
| Spez | Backenhub (Durchmesser) |
Maximale statische Spannkraft KN (Kgf) |
Maximale statische Haltekraft KN (Kgf) |
Zulässiger Druck Mpa |
Geschwindigkeit begrenzen U/min |
Spannbereich | Haltebereich | Gewicht kg |
| KL04Y-3 | 4.8 | 22(2264) | 29(2960) | 0,4-1,6 | 4500 | 2-120 | 15-120 | 8.5 |
| KL05Y-3 | 4.8 | 39,2(4000) | 46,6(4760) | 0,4-1,6 | 4000 | 3-140 | 15-140 | 11.5 |
| KL06Y-3 | 5.5 | 76(7800) | 81(8300) | 0,4-1,6 | 3600 | 4-180 | 20-180 | 19 |
| KL08Y-3 | 5.5 | 104(10640) | 116(11880) | 0,4-1,6 | 3300 | 5-220 | 20-240 | 33 |
| KL10Y-3 | 6 | 138(14086) | 164(16800) | 0,4-1,6 | 3000 | 10-260 | 30-280 | 46 |
| KL12Y-3 | 8.6 | 192(19650) | 216(22100) | 0,4-1,6 | 2500 | 20-350 | 40-360 | 91 |
Bei den oben genannten Daten handelt es sich um Standardparameter. Je nach Kundenwunsch können personalisierte, maßgeschneiderte Lösungen bereitgestellt werden.
