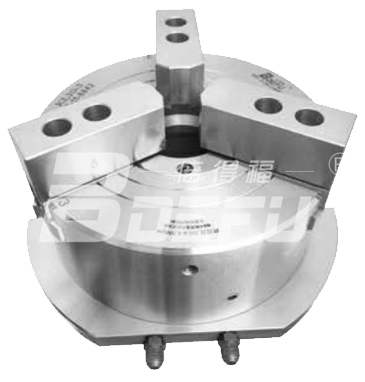

Kl-y mandrina hidraulică verticală

Mand -ul este potrivit pentru mașini de foraj și atingere, mașini de frezare, strunguri verticale și centre de prelucrare.


Disponibilitate:



Întreba Adăugați la coș

Descriere produs

Produs de brevet, vertical cu placa de bază.

Chuck-ul este un cilindru încorporat și este instalat cu ușurință, fără o sursă de alimentare suplimentară, iar aerul intră din lateral pentru a obține prindere și eliberare. Mai multe chicoturi pot fi instalate într-un spațiu de lucru în același timp pentru a obține prelucrări cu mai multe stații, astfel pentru a îmbunătăți eficiența producției.

Putem furniza modelele de două jaw, patru-jaw, cinci-jaw etc.

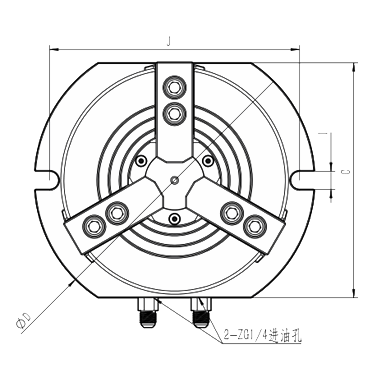

Parametrul de mărime

Spec	O	B	C.	D.	E	F	G	H	I	J.	K
KL04Y-3	115	72	140	158	23	123.5	99.5	4	2-17	132	23
KL05Y-3	138	95	150	175	32	131	100	4	2-17	156	24
KL06Y-3	165	130	190	218	44	150	113	4	2-17	192	24
KL08Y-3	215	165	222	265	52	158	120	5	2-17	236	24
KL10Y-3	256	206	270	310	70	169	126	5	2-17	280	24
KL12Y-3	320	206	340	400	91	202	150	5	2-20	360	25

Parametri de performanță

Spec	Cursă maxilarului (diametru)	Forța maximă de prindere statică KN (KGF)	Forța maximă de reținere statică KN (KGF)	de presiune admisibilă MPA	Limită viteza R/min	Gama de prindere	Interval de menținere	Greutate kg
KL04Y-3	4.8	22 (2264)	29 (2960)	0.4-1.6	4500	2-120	15-120	8.5
KL05Y-3	4.8	39.2 (4000)	46,6 (4760)	0.4-1.6	4000	3-140	15-140	11.5
KL06Y-3	5.5	76 (7800)	81 (8300)	0.4-1.6	3600	4-180	20-180	19
KL08Y-3	5.5	104 (10640)	116 (11880)	0.4-1.6	3300	5-220	20-240	33
KL10Y-3	6	138 (14086)	164 (16800)	0.4-1.6	3000	10-260	30-280	46
KL12Y-3	8.6	192 (19650)	216 (22100)	0.4-1.6	2500	20-350	40-360	91

Datele de mai sus sunt parametrii standard, soluțiile personalizate personalizate pot fi furnizate în funcție de cerințele clientului.
