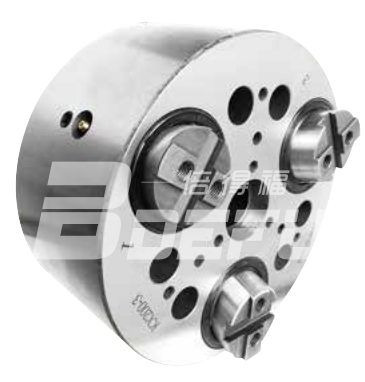

kx สามกรรไกรโพสต์แรงดึงแรงดันน้ำมันเชย

การยึดด้านหลังดึงใช้กับการประมวลผลของชิ้นส่วนที่มีข้อกำหนดที่สูงขึ้นสำหรับแนวตั้งและการขนานกันโดยมีช่วงการยึดที่กว้าง

มันสามารถใช้ในช่วงที่แตกต่างกันโดยการแทนที่ 3 กรงเล็บ

ใช้หน้าแปลนการเชื่อมต่อ


ความพร้อม:



สอบถาม เพิ่มลงในตะกร้า

คำอธิบายผลิตภัณฑ์

พารามิเตอร์ขนาด

ข้อมูลจำเพาะ （มม.）	อัน	ข	C （H6）	d	อี	f	ก	ชม	J	K Max.	k min.	l
KX160-3	165	85	140	104.8	5	6-m10	16	M16 × 2P	36	37	27	40
KX200-3	210	95	170	133.4	5	6-M12	18	M20 × 2.5p	36	30	20	42
KX250-3	254	110	220	171.4	5	6-M16	12	M20 × 2.5p	46	47	32	50

ข้อมูลจำเพาะ （มม.）	ม.	n	โอ	P สูงสุด	p min.	ถาม	r สูงสุด	r min.	Z1	Z2	Z3
KX160-3	30	35	22	55.2	52.5	70	48	38	35	20	M6
KX200-3	40	40	26	67.9	64.3	84	68	54.6	45	25	M8
KX250-3	46	50	32	85	79.6	100	65	50	55	30	M8

พารามิเตอร์ประสิทธิภาพ

รายละเอียด	Plunger Stroke MM	กรามจังหวะ (dia.mm)	max.speed (min-1)	max.pull force kgf (kn)	Max.Gripping Force KGF (kN)	ที่ตรงกัน กระบอกสูบ	ช่วงการจับ (มม.)	Max.Pressure KGF/CM2 (MPA)	น้ำหนัก กิโลกรัม
KX160-3	10	5.0	3500	1360 (13.3)	3045 (29.8)	RH100	30 ~ 160	22 (2.2)	15
KX200-3	10	7.2	3000	2500 (24.5)	4820 (48.2)	RH125	40 ~ 210	25.5 (2.5)	28
KX250-3	15	10.8	2500	3500 (34)	6118 (60)	RH125	50 ~ 254	34 (3.3)	45.5

ข้อมูลข้างต้นเป็นพารามิเตอร์มาตรฐานโซลูชันที่ปรับแต่งเองส่วนบุคคลสามารถให้ได้ตามข้อกำหนดของลูกค้า
