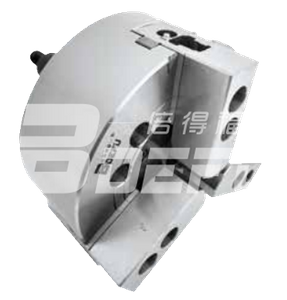

| Spez. (mm) | A | B | C (H6) | D | E | F | G | H | J | K Max. | K Min. | L |
| KX160-3 | 165 | 85 | 140 | 104.8 | 5 | 6-M10 | 16 | M16×2P | 36 | 37 | 27 | 40 |
| KX200-3 | 210 | 95 | 170 | 133.4 | 5 | 6-M12 | 18 | M20×2,5P | 36 | 30 | 20 | 42 |
| KX250-3 | 254 | 110 | 220 | 171.4 | 5 | 6-M16 | 12 | M20×2,5P | 46 | 47 | 32 | 50 |
| Spez. (mm) | M | N | O | P Max. | P Min. | Q | R max. | R Min. | Z1 | Z2 | Z3 |
| KX160-3 | 30 | 35 | 22 | 55.2 | 52.5 | 70 | 48 | 38 | 35 | 20 | M6 |
| KX200-3 | 40 | 40 | 26 | 67.9 | 64.3 | 84 | 68 | 54.6 | 45 | 25 | M8 |
| KX250-3 | 46 | 50 | 32 | 85 | 79.6 | 100 | 65 | 50 | 55 | 30 | M8 |
| Spez | Kolbenhub mm |
Backenhub (DIA.mm) |
Max.Geschwindigkeit (min-1) |
Max. Zugkraft Kgf (KN) |
Max. Greifkraft Kgf (KN) |
Passender Zylinder |
Greifbereich (mm) |
Max. Druck Kgf/cm2 (Mpa) |
Gewicht kg |
| KX160-3 | 10 | 5.0 | 3500 | 1360(13,3) | 3045(29,8) | RH100 | 30~160 | 22(2.2) | 15 |
| KX200-3 | 10 | 7.2 | 3000 | 2500 (24,5) | 4820(48,2) | RH125 | 40~210 | 25,5(2,5) | 28 |
| KX250-3 | 15 | 10.8 | 2500 | 3500(34) | 6118(60) | RH125 | 50~254 | 34(3.3) | 45.5 |
Bei den oben genannten Daten handelt es sich um Standardparameter. Je nach Kundenwunsch können personalisierte, maßgeschneiderte Lösungen bereitgestellt werden.
