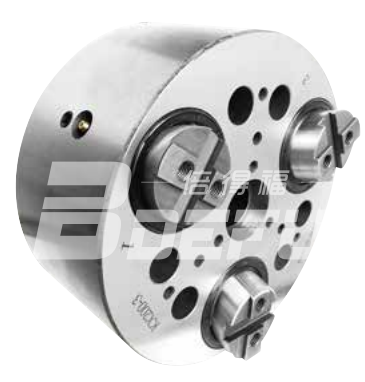

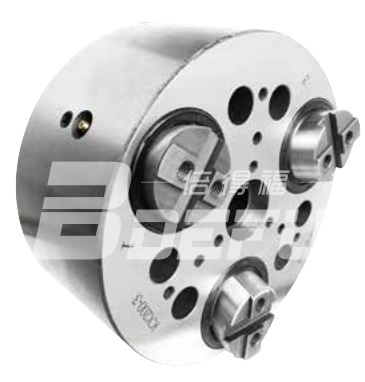

KX Chuck di pressione dell'olio post-tensioning a tre ganasce

KX Chuck di pressione dell'olio post-tensioning a tre ganasce

Splegamento a back-pull, applicabile all'elaborazione di parti con requisiti più elevati per la verticalità e il parallelismo, con ampio raggio di serraggio.

Può essere utilizzato in una gamma diversa sostituendo 3 artigli.

Utilizzare la flangia di collegamento.


Disponibilità:



Informarsi Aggiungi al cestino

Descrizione del prodotto

Parametro dimensione

Spec （mm）	UN	B	C （H6）	D	E	F	G	H	J	K Max.	K min.	L
KX160-3	165	85	140	104.8	5	6-M10	16	M16 × 2p	36	37	27	40
KX200-3	210	95	170	133.4	5	6-M12	18	M20 × 2,5p	36	30	20	42
KX250-3	254	110	220	171.4	5	6-M16	12	M20 × 2,5p	46	47	32	50

Spec （mm）	M	N	O	P Max.	P min.	Q	R Max.	R min.	Z1	Z2	Z3
KX160-3	30	35	22	55.2	52.5	70	48	38	35	20	M6
KX200-3	40	40	26	67.9	64.3	84	68	54.6	45	25	M8
KX250-3	46	50	32	85	79.6	100	65	50	55	30	M8

Parametri delle prestazioni

Spec	Scattatura dello stantuffo mm	Mascella ictus (dia.mm)	Max.Speed (min-1)	Max.Pull Force KGF (KN)	Max.Gripping Force KGF (KN)	corrispondente Cilindro	Range di presa (mm)	Max.pressure KGF/CM2 (MPA)	Peso kg
KX160-3	10	5.0	3500	1360 (13.3)	3045 (29,8)	RH100	30 ~ 160	22 (2.2)	15
KX200-3	10	7.2	3000	2500 (24,5)	4820 (48.2)	RH125	40 ~ 210	25,5 (2.5)	28
KX250-3	15	10.8	2500	3500 (34)	6118 (60)	RH125	50 ~ 254	34 (3.3)	45.5

I dati di cui sopra sono i parametri standard, le soluzioni personalizzate personalizzate possono essere fornite in base ai requisiti del cliente.
